产品简介
插入式电磁流量计是一种应用法拉第电磁感应定律,测量封闭管道中导电性介质的流量计。特别适用于大口径液体流量的测量。其结构简单,体积小,安装方便,便于检修、维护,测量时不受被测管道材质的影响。适用于石化、电力、冶金、纺织、医药、食品、造纸等行业及***、水利等部门。
LDC-KM系列电磁流量计是本公司依托现代科技成果而推出的高品质流量仪表,其采用***的机械制造技术和高性能新型集成电路以提升产品的综合性能,其特点在于安装简便,易于维护、密封性好,耐腐蚀性能强、无压力损失、测量精度高且不受流体的压力、温度、密度、粘度等物理参数变化的影响,测量范围宽,长期稳定性好,抗电磁干扰能力强,而且能对低电导率流体进行长距离稳定地测量,具有断电数据保护功能。同时,除常规特性外,该系列还包含了高压型和防爆型产品。 产品可广泛应用于化工、钢铁、煤炭、矿冶、石油开采、石化、造纸、***、制糖、制药、食品、水利灌溉、给排水和港口疏浚等领域,可***地测量各种酸、碱、盐溶液、原水、冷却水、污水、煤浆、矿浆、泥浆、水泥浆、纸浆、糖浆、药液和各种饮料等导电流体和固液二相体的体积流量。
LDC-KM系列电磁流量计有一体型和分离型二种组合型式,均有百分数流量或实际流量和累积总量的数字显示功能,输出级皆采取电隔离,可方便地与后位仪表配套,实现对流量的记录、控制和调节等功能,同时,流量计配备RS485通讯接口,可与计算机互联。安装连接可选择法兰连接和由任连接,其中,由任连接尤其适合石油开采等工矿环境。 每套产品均按订货要求的流量用水进行实流标定,通常无需作任何调整即可投入使用。
插入式电磁流量计结构与工作原理

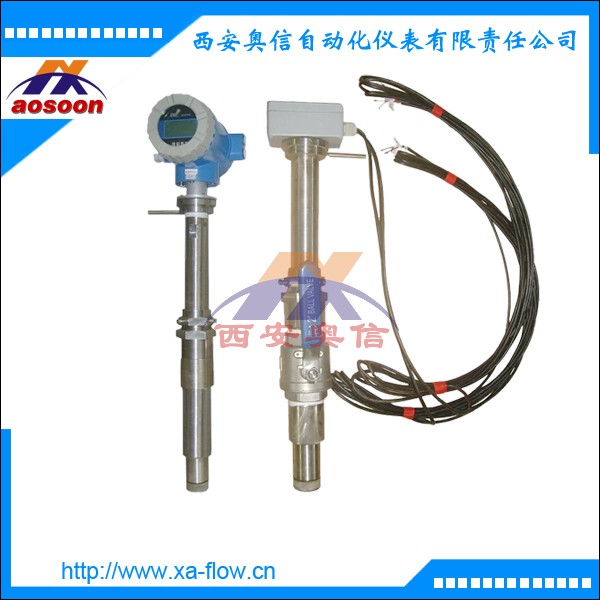

1、图(一)(二)是传感器的两种整体结构简图。
上端为接线盒,由专用电缆与电磁流量转换显示器连接组成分体式电磁流量计;若以电磁流量转换显示器代替接线盒,则组成一体型电磁流量计。
从图中可以看出,传感器由以下几个主要部分或零件组成:
*检测头:包括电极、励磁线圈、铁芯及引线,外壳为PVC或F4.
*插入杆:连接检测头与转换器,采用304或316不锈钢制造。
*安装件:(φ60*3)304或316不锈钢管,安装时焊接于用户管道上。
*阀门或(短节):2不锈钢球阀或(短节),用以在不断流情况下取出或安装传感器。
*密封及锁紧机构:包括过渡件、压紧螺母、专用密封胶圈。
*接线盒:传感器与转换器的励磁电流和信号在此相互对应连接。
插入式电磁流量计的产品参数
1、适用流量管道公称通径:DN300—3000mm。
2、工作压力:≤1.6MPa.
3、工作温度:≤70℃.
4、流速上限范围:1—10m/s内连续可调
5、测量***度:±2.5%
6、被测介质电导率≥50μs/cm。
7、电极材料:304、304L、316、316L、哈氏合金、钛(Ti)等
8、与转换显示器的***大距离≤50m。
9、电缆:RVVP型双芯屏蔽电缆或STT3200型四芯三屏蔽电缆。
10、转换显示器的功能请参阅本公司电磁流量计的使用说明书。
插入式电磁流量计的产品特色
1、测量不受流体密度、粘度、温度、压力和电导率等变化的影响。
2、采用***的励磁技术,功耗小,零点稳定,抗干扰能力强、可靠性好。
3、无附加压力损失,要求直管段长度小。
4、流量测量量程宽,满量程流速可在1.0m/s—10.0m/s内连续任意设定,输出信号与流量(流速)成完全线性关系。
5、转换显示器采用16位高性能微处理器,2×16LCD显示,参数设定方便,编程可靠。
6、流量计为双向测量系统,内装三个积算器可分别显示:正向流量、反向流量及正、反向流量之差的总量。
7、体积小、重量轻、运输、安装方便,可实现不断流维护、拆装。
插入式电磁流量计选型参数及型号标记
对于插入式电磁流量计,设计单位应根据本产品的主要技术指标,参照用户的实际情况选型。
1、适用流量范围的确定
如果用户已做好管道,可根据表选择相适用的流量及传感器口径。
如果用户没有做好管道,首先要根据流量范围确定传感器口径,再考虑是安装有截止阀型还有安装无截止阀型的传感器。
2、探头及插入杆形式
探头形式是根据介质悬浮物情况确定的,一般悬浮物多不易经常拆装的选敞开式,否则选导管式。插入杆形式是对安装的要求。一般螺杆式比较易于安装。
3、压力及使用情况
用户可根据管道压力的要求选择传感器的压力指标,一般插入式电磁用于管道压力较小的场合,适用于大中型管道中的循环水、源水和净水计量。另外,插入式电磁流量计与同口径的一体、分体电磁流量计相比价格较低廉。
插入式电磁流量计选型表
使用环境——(B :防爆;无:非防爆)
转换器型号——(6 A :一体化;5 A :分体型)
结构形式——(Y :一体型:分体型)
安装方式——(有截止阀;1 - 无截止阀)
探头形式——(A 敞开式;B 导管式)
插入式杆形式——(1 螺杆式;2 光杆式)
插入式电磁流量计安装
(1)、插入式电磁流量计传感器安装上游直管段不低于5D(D表示管径),下游直管段不低于2D
插入式电磁流量计传感器插入点有两种方法:一是插入到被测管道的中心轴线上(即1/2倍的管径);二是插入到管道内壁为管道的1/4处。
传感器的安装
1、清理被测管安装底座的焊渣和毛刺。
2、关掉上游流量控制阀门或采用低压供水。
3、将DN50或DN32球阀安装到安装底座上,注意球阀的长空腔向上,检查球阀是否能全开、全关,将压紧螺纹座、压紧螺母和橡胶密封圈安装到球阀上,松开定位螺母,将传感器插入杆通过球阀插入被测管道,同时应注意传感器方向标志杆指向应和流体流向一致。
